Zašto poluvodičke keramičke komponente zahtijevaju skupo čišćenje nakon strojne obrade

2026-06-12

Čak i kada poluvodičke precizne keramičke komponente (kao što su aluminijev oksid (Al₂O₃), silicij nitrid (Si₃N₄) i silicij karbid (SiC)) postižu zrcalnu završnu obradu nakon precizne strojne obrade, ne mogu se izravno postaviti u opremu za izradu jezgre pločica (npr. uređaji za nagrizanje, CVD sustavi).

Umjesto toga, moraju se podvrgnuti nevjerojatno složenom i skupom ultra-čistom procesu pročišćavanja. Ovaj zahtjev nije vođen samo politikom "nulte tolerancije" industrije poluvodiča za kontaminaciju pločica, već i jedinstvenim mikrostrukturnim karakteristikama—naime, lomljivom prirodom i svojstvenom poroznošću—napredne keramike. Ovaj članak pruža duboki uvid u temeljne uzroke i tehničke prepreke iza visokih troškova čišćenja poluvodičke keramike.

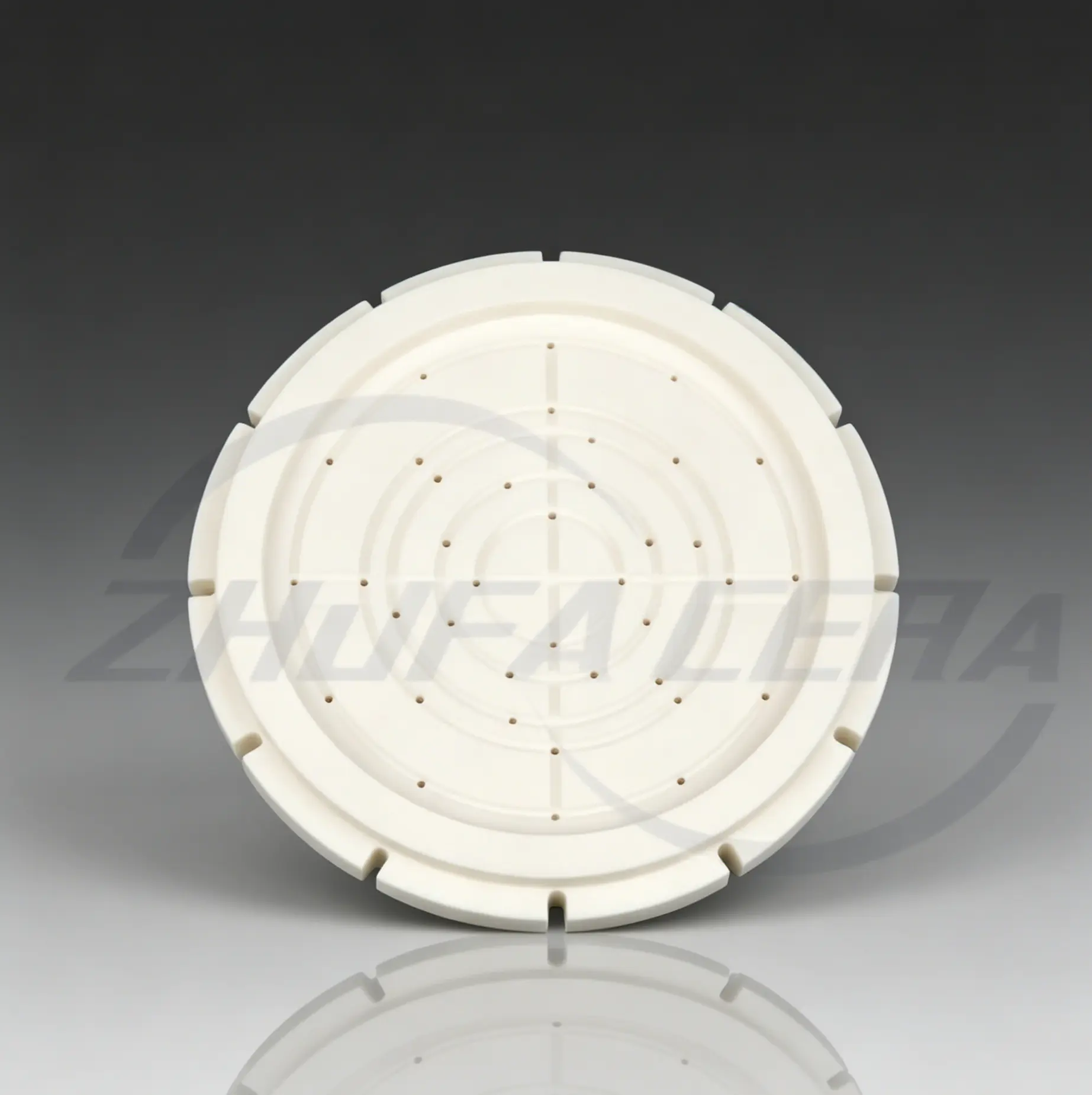

Reprezentativne poluvodičke keramičke komponente

Prijetnja "mikroskopskih ostataka"

U naprednoj izradi pločica (npr. 3nm, 5nm), čak i fizička ili kemijska kontaminacija ispod nanometra može dovesti do katastrofalnog gubitka prinosa. Standardni procesi strojne obrade—kao što su tokarenje, glodanje, brušenje i poliranje—za sobom ostavljaju tri primarne vrste kritičnih kontaminanata na površini keramike:

Ioni prijelaznih metala (najkobniji): Trošenje alata za rezanje od tvrdog metala i kontakt s učvršćenjem uvode metalne ione kao što su bakar (Cu), željezo (Fe), krom (Cr) i nikal (Ni). Ako ti ioni ispare unutar vakuumske komore i difundiraju u silikonsku podlogu, pogoršavaju električnu izvedbu poluvodičkih uređaja, uzrokujući jake struje curenja ili proboj dielektrika.
Kemijski i organski ostaci medija: Tekućine za strojnu obradu, paste za poliranje, ulja za sprječavanje hrđe i rashladne tekućine ostavljaju iza sebe složene makromolekularne organske tvari. Kada su izloženi okruženju plazme visokog vakuuma, visokog intenziteta u procesnoj komori, ovi organski dijelovi prolaze kroz brzo ispuštanje plinova. Ovo destabilizira razine vakuuma u komori i unakrsno kontaminira cijelo okruženje obrade pločica.
Submikronske čestice: Fini keramički ostaci i mikroprah prirodno se stvaraju tijekom strojne obrade. Čak i čestica od 0,1 mikrona (µm) koja padne na površinu ploče može blokirati precizne fotolitografske sklopove, stvarajući fatalne optičke sjene ili električni kratki spoj.

Karakteristike materijala: Poroznost i krhko mikropukotine

Za razliku od tradicionalnih metala, napredna keramika posjeduje intrinzične mikrostrukturne osobine koje ih čine vrlo sklonima hvatanju kontaminanata.

Mikroporoznost i kapilarno djelovanje

Čak i kod izostatičkog prešanja (CIP) ili vrućeg prešanja (HP) visoke gustoće, mikro-šupljine neizbježno ostaju duž granica i površina keramičkih zrna. Pod visokim pritiscima mehaničke obrade, tekućine za rezanje i ulja se guraju duboko u ove mikro-pore intenzivnim kapilarnim silama. Konvencionalno površinsko ispiranje uklanja samo površinsku prljavštinu; zagađivači zarobljeni duboko u porama kontinuirano će istjecati kasnije pod visokim vakuumom i visokotemperaturnim radom alata.

Strojno naprezanje i mikropukotine

Zbog iznimne tvrdoće i krtosti industrijske keramike, mehaničko uklanjanje materijala (osobito brušenje i poliranje) oslanja se na mikrofrakturiranje. To za sobom ostavlja mrežu submikronskih, podpovršinskih mikropukotina. Ove mikropukotine djeluju kao idealni džepovi za hvatanje sitnih čestica. Nadalje, tijekom brzog toplinskog ciklusa obrade poluvodiča, te se pukotine šire i skupljaju, djelujući poput "mijeha" koji kontinuirano izbacuje zarobljene ione nečistoće u komoru.

Pokretači troškova: razbijanje procesa i ekonomskih prepreka

Čišćenje na razini poluvodiča opravdava svoju visoku cijenu kombinacijom potrošnje ultra čistih kemikalija, stroge kontrole okoliša i kapitalno intenzivne mjeriteljske tehnologije.

Faza čišćenja	Osnovni proces i tehnički zahtjevi	Analiza pokretača troškova
1. Organsko i otapalo odmašćivanje	Višestupanjsko, višefrekventno ultrazvučno čišćenje korištenjem organskih otapala ultra visoke čistoće (UHP) (npr. IPA, aceton) ili vrhunskih tenzida.	• Masovna potrošnja vrlo hlapljivih kemikalija elektroničke kvalitete. • Značajna kapitalna ulaganja u protueksplozijske sustave i opremu za oporavak otapala.
2. Duboko jetkanje anorganskom kiselinom	Mješovite formulacije UHP jakih kiselina koje se koriste za mikronagrizanje keramičkog površinskog sloja, prisilno otapajući duboko ugrađene metalne ione bez ugrožavanja dimenzijskih tolerancija na mikronskoj razini.	• Zahtijeva UP-S / UP-SS kiseline (elektronske kvalitete), koje koštaju desetke puta više od industrijskih ekvivalenata. • Zahtijeva vrlo precizan, automatizirani hardver za kontrolu temperature kiseline i vremena zadržavanja.
3. Ispiranje ultra čistom vodom (UPW).	Višestupanjsko, kaskadno preljevno ispiranje korištenjem UPW s otpornošću od 18,2 MΩ·cm, nastavljeno sve dok vodljivost otpadne vode ne zadovolji stroge osnovne specifikacije.	• Visoki troškovi komunalnih usluga: generiranje 18,2 MΩ·cm vode zahtijeva opsežnu višestupanjsku RO (reverznu osmozu) i smole za nuklearnu ionsku izmjenu. • Veliki protok vode i velika potrošnja električne energije.
4. Kontrola okoliša i mjeriteljstvo	Sva završna čišćenja, sušenje N₂ visoke čistoće i dvoslojno antistatičko vakuumsko pakiranje moraju se odvijati unutar čiste sobe klase 10 (ISO 4). Gotovi dijelovi podvrgavaju se strogom ICP-MS i SEM uzorkovanju.	• Veliki dnevni operativni i energetski troškovi za Class 10 HVAC i ULPA sustave filtriranja. • Višemilijunski troškovi amortizacije i održavanja analitičkih instrumenata (npr. ICP-MS, SEM).

Mehanička obrada rješava geometrijski oblik i tolerancije dimenzija keramičke komponente.

Ultra čisto čišćenje jamči komponente površinska čistoća i kemijska stabilnost.

Zaključak i komercijalna vrijednost

Ako proizvođač pokuša zaobići ili smanjiti ovaj skupi proces čišćenja, keramička komponenta besprijekornog izgleda djelovat će kao kronični izvor kontaminacije nakon što se ugradi u procesnu komoru vrijednu više milijuna dolara. Rezultirajuća kontaminacija mogla bi trenutačno uništiti čitavu seriju visokovrijednih 12-inčnih pločica, koje koštaju stotine tisuća dolara.

Stoga skupo ultra-čisto čišćenje poluvodiča nije izborni kozmetički korak nakon obrade - to je kritičan, o kojem se ne može pregovarati polisu osiguranja za smanjenje rizika i kvalitetu unutar strogog lanca opskrbe poluvodiča.
