Ključ preciznog odabira keramike nije da bude "tvrđa", već da bude "prikladnija"

U konvencionalnoj mudrosti, procjena performansi napredne keramike često se svodi na jednu jedinu riječ — 'teško'. To dovodi do naizgled logične intuicije: što je veća tvrdoća materijala, to će rezultirajuće precizne keramičke komponente biti otpornije na habanje i izdržljivije.

Međutim, u praktičnim primjenama industrijskog inženjerstva, ova jednodimenzionalna logika odabira često dovodi do ozbiljnih katastrofalnih kvarova. Mnoga poduzeća jure isključivo za parametrima 'visoke tvrdoće' pri kupnji ili projektiranju strukturnih keramičkih komponenti. Posljedično, ovi dijelovi pate od lomljenja, ranog pucanja ili iznenadnog loma tijekom stvarnog rada, što rezultira vijekom trajanja daleko ispod očekivanog.

Problem nije u tome što je sam keramički materijal inferioran, već u tome što tradicionalna logika odabira potpuno previđa višedimenzionalnu složenost stvarnih radnih uvjeta. Ključ odabira precizne keramike nikada nije bio traženje krajnjeg 'tvrđeg' materijala, već identificiranje 'najprikladnijeg' mehaničkog profila.

1. Zašto pristup 'centričan na tvrdoću' dovodi do neuspjeha inženjerstva?

Iz perspektive fizike materijala, tvrdoća se temeljno odnosi na sposobnost materijala da se odupre lokaliziranoj plastičnoj deformaciji, grebanju i udubljenju. U relativno idealnim laboratorijskim okruženjima, kao što su ispitivanja čistog trenja ili trzanja, tvrdoća je doista ključni pokazatelj koji upravlja otpornošću na habanje.

Ipak, stvarni industrijski radni uvjeti mnogo su složeniji od kontroliranih laboratorijskih okruženja. Kada precizne keramičke komponente (kao što su keramičke jezgre ventila, specijalizirane čahure ili poluvodičke robotske ruke) rade pri velikim brzinama ili unutar zamršene dinamike fluida, one istovremeno podnose kombinaciju ozbiljnih naprezanja:

• Mehanički udar i visokofrekventne vibracije: Prolazna opterećenja mogu lako izazvati koncentracije naprezanja unutar materijala.
• Ozbiljne temperaturne fluktuacije: Česti termalni ciklusi generiraju ogroman trenutni interni toplinski stres.
• Kemijska srednja korozija: Jake kiseline, lužine ili složena kemijska okruženja ugrožavaju i slabe granice zrna.

Pod ovim složenim kombiniranim uvjetima, ako keramički materijal posjeduje samo ekstremnu tvrdoću, ali nema odgovarajuću sposobnost apsorpcije energije i puferiranja, on ne može raspršiti energiju kroz plastičnu deformaciju pri udaru. Kao rezultat, mikropukotine se šire velikom brzinom kroz unutrašnjost.

Veću tvrdoću gotovo uvijek prati povećana krtost, što materijal čini vrlo osjetljivim na katastrofalne krte lomove. To je glavni uzrok zašto se određena keramika visoke tvrdoće čini otpornom na habanje, ali se u praksi pokazuje potpuno nepostojanom.

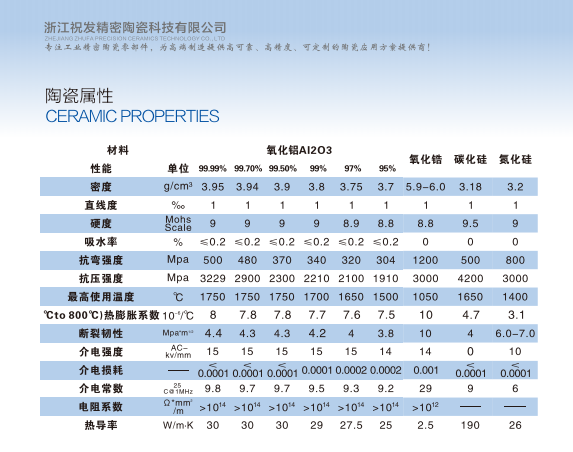

2. Četverodimenzionalna mehanička matrica koja određuje vijek trajanja keramike

Procjena dugotrajnog vijeka trajanja preciznih keramičkih komponenti mora se oslanjati na sveobuhvatnu procjenu sljedeća četiri osnovna mehanička parametra, a ne na jednu metriku:

• Tvrdoća po Vickersu (HV): Postavlja osnovu za otpornost materijala na habanje i ogrebotine.
• Otpornost na lom (K_IC): Mjeri sposobnost materijala da se odupre nestabilnom širenju pukotine pod iznenadnim udarom, vibracijama ili koncentracijom naprezanja. Ovo je kritični prag koji određuje hoće li komponenta doživjeti naglu strukturnu 'iznenadnu smrt'.
• Koeficijent toplinske ekspanzije (CTE) i otpornost na toplinski udar: Određuje hoće li keramika generirati smrtonosno zaostalo unutarnje naprezanje zbog toplinske neusklađenosti tijekom termičkog ciklusa ili kada je sastavljena s metalnim komponentama.
• Kemijska stabilnost: Izravno utječe na dugoročnu kemijsku pouzdanost i integritet površine keramičkih dijelova koji rade u visokotemperaturnim, visoko korozivnim ili jako oksidirajućim medijima.

Ukratko: Tvrdoća diktira 'otpornost na habanje', žilavost diktira 'životni vijek loma', dok toplinska i kemijska svojstva određuju 'krajnji životni vijek'.

3. Zašto 'uravnotežena izvedba' nadjačava 'ekstremne specifikacije' u inženjerstvu

U naprednoj znanosti o materijalima, praktički nijedan pojedinačni materijal ne može tvrditi da ima apsolutnu dominaciju u svakoj kategoriji učinka. Inženjerska praksa dosljedno pokazuje da guranje jednog atributa do njegove apsolutne granice neizbježno zahtijeva težak kompromis na drugim kritičnim frontama.

Na primjer, maksimiziranje tvrdoće do ekstremnog stupnja drastično smanjuje otpornost na lom, ostavljajući komponentu vrlo krhkom. Nasuprot tome, projektirani pokušaji maksimiziranja žilavosti (kao što je kroz specifično fazno transformacijsko očvršćavanje ili zgrubljivanje zrna) često žrtvuju osnovnu tvrdoću i otpornost na trošenje. Nadalje, prilagođeni materijali na ovim ekstremnim granicama performansi pate od eksponencijalno viših troškova sirovina i golemih poteškoća u naknadnom preciznom dijamantnom brušenju i strojnoj obradi, uzrokujući da ukupni troškovi proizvodnje izmaknu kontroli.

Posljedično, zrela i znanstvena strategija odabira precizne keramike mora se temeljiti na detaljnom razumijevanju radnog okruženja—tražeći optimalnu ravnotežu između tvrdoće, žilavosti, toplinske dinamike, cijene i obradivosti, umjesto slijepog odabira najvišeg sirovog parametra.

4. Bitna razlika: tajne obrade izvan kemijskog sastava

Česta zamka u nabavi je pretpostavka da sva keramika koja dijeli isti naziv—kao što je 'Alumina (Al2O3)' ili 'Zirconia (ZrO2)'—ima identične profile performansi. U stvarnosti, čak i s identičnim kemijskim sastavom, varijacije u proizvodnim procesima mogu dovesti do znatno različitih mikrostruktura i makroskopskih mehaničkih ponašanja.

Čimbenici kao što su nasipna gustoća, raspodjela veličine zrna, faze granica zrna i korištena tehnologija sinteriranja - bilo da se radi o sinteriranju bez pritiska, vrućem prešanju ili vrućem izostatičkom prešanju (HIP) - izravno određuju prisutnost unutarnjih mikro-pora ili mikro-pukotina koje diktiraju strukturni integritet.

5. Povratak na osnove: fino podešena prilagodba na temelju stvarnih radnih opterećenja

Najpouzdanija metodologija za ublažavanje inženjerskih pogrešaka i otključavanje maksimalne vrijednosti precizne keramike jest odmaknuti se od obožavanja parametara i vratiti se dubokoj analizi okruženja primjene:

1. Okruženje visoke habanosti s malim utjecajem: Odabir bi trebao dati prednost glinici visoke čistoće ili silicijevom karbidu, iskorištavajući njihovu vrhunsku Vickersovu tvrdoću kako bi se zaštitila osnovna linija trošenja.
2. Veliki mehanički udar ili jake vibracije: Otpornost na širenje pukotina (protiv krhkog loma) postaje primarni cilj. Cirkonij ili silicij nitrid, s vrhunskom otpornošću na lom, idealan su izbor.
3. Ozbiljne trenutne promjene temperature: Prioritet se mora prebaciti na materijale koji imaju niske koeficijente toplinske ekspanzije i visoku toplinsku vodljivost (kao što je silicij nitrid ili silicij karbid) kako bi se postiglo optimalno toplinsko usklađivanje.

Zaključak

Industrijska vrijednost precizne keramike nikada ne počiva na jednom 'lijepom' parametru postignutom u izoliranom laboratorijskom okruženju. To u potpunosti proizlazi iz njegove stabilnosti performansi i dugoročne pouzdanosti tijekom produženog rada u specifičnoj industrijskoj arhitekturi.

Odabir besprijekornog inženjerskog materijala nikad se ne odnosi na slijepo slaganje tvrdoće; riječ je o znanstvenoj integraciji višedimenzionalne metrike. U svijetu napredne keramike uvijek imajte na umu: Tvrdoća određuje otpornost na trošenje, žilavost određuje opstanak, a dinamička ravnoteža sveobuhvatne izvedbe određuje konačni rezultat.
